一、项目概况

（一）企业背景

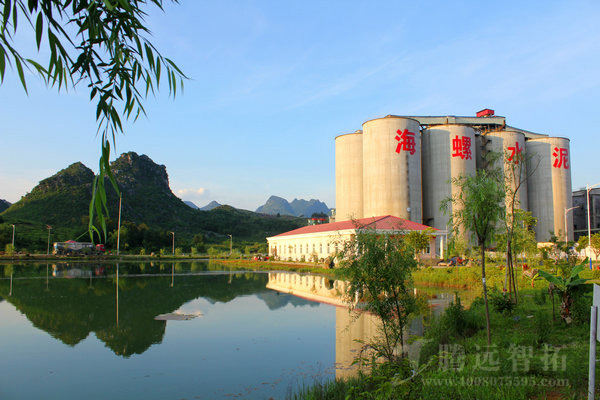

广东清新水泥有限公司，作为安徽海螺水泥股份有限公司在华南地区布局的大型水泥熟料生产基地，坐落于广东省清远市清远县石潭镇。其地理位置优越，处于珠江三角洲与粤北山区的交汇地带，且拥有京广铁路、107国道、北江河等便捷的交通干线贯穿南北，为企业的生产运营与物流运输提供了有力支撑。我公司有幸参与该企业安防工程的建设工作，承接了本次无线视频监控方案的设计与实施任务。

（二）现场环境

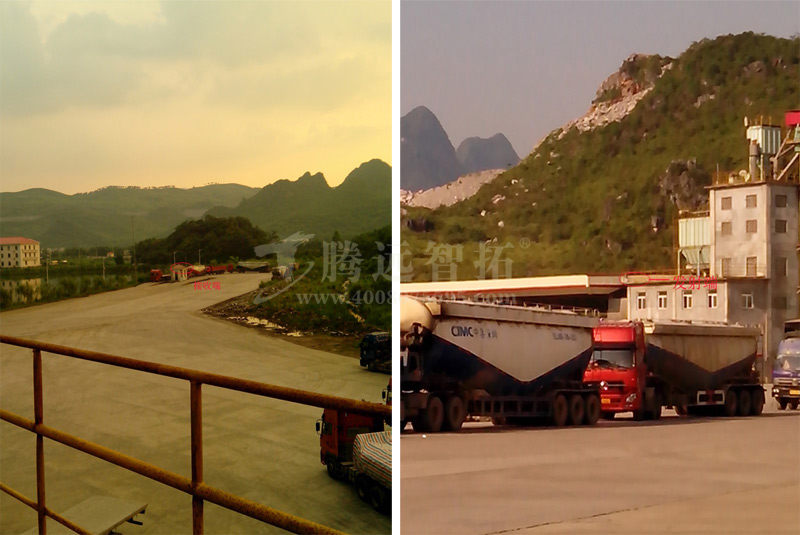

本次无线视频监控方案的实施现场，主要涉及水泥厂机房与300米外的测重磅站（测重用基站顶部）两个关键点位，两点之间通视无阻挡，为无线信号传输提供了基础环境条件。

二、客户核心需求

客户明确要求我公司为其设计并实施一路无线视频监控方案，具体需求如下：

1. 在水泥厂机房墙壁上安装一路模拟红外球机，用于采集现场视频画面。

2. 将模拟红外球机采集到的视频信号，通过无线传输方式发送至300米外的测重磅站内部（测重用基站顶部）。

3. 借助测重磅站内部已有的光纤转换器，将接收后的视频信号进一步传输至机房监控室，实现对现场画面的远程监控。

三、无线传输方案设计

（一）核心设备选型

本方案选用我公司自主研发的ST-63系列工业级无线视频监控设备，其中核心使用的ST-6300型号设备在国内同类型产品中具备领先优势，具体特性如下：

• 抗干扰能力强：能够有效抵御工业现场复杂电磁环境的干扰，保障信号稳定传输。

• 实时高清传输：可实现视频信号的完全实时传输，且画面清晰、稳定，无延迟或卡顿现象。

• 技术成熟度高：经过长期市场验证，设备运行可靠性强，故障率低。

• 环境适应性广：采用调频微波传输技术，适用于高山、森林、沙漠、郊野、江河、城市、海岛等多种恶劣环境，完全契合水泥厂的工业场景需求。

（二）方案原理与架构

远程微波无线图像传输系统以调频微波为核心传输方式，可同时实现无线远程监控视频信号与音频信号的传输。方案架构如下：

1. 发射端：在机房墙壁安装的模拟红外球机旁部署ST-63系列发射设备，将球机采集的视频信号转换为微波信号并向外发射。

2. 传输链路：微波信号在300米通视无阻挡的空间内传输，确保信号无遮挡、低损耗。

3. 接收端：在测重磅站内部（测重用基站顶部）部署ST-63系列接收设备，接收来自发射端的微波信号，并将其还原为视频信号。

4. 信号回传：利用测重磅站已有的光纤转换器，将接收端还原的视频信号通过光纤传输至机房监控室，完成整个监控链路的闭环。

（三）方案设计图

四、现场施工与问题解决

（一）施工部署

按照方案设计，将无线传输设备发射端安装于水泥厂3楼机房墙壁上，与模拟红外球机配合工作；接收端部署于测重磅站内部（测重用基站顶部），并与原有光纤转换器做好信号对接。

（二）施工中出现的问题

设备安装完毕后，经过调试发现两处核心问题，影响监控系统正常运行：

1. 视频画面异常：监控室接收的视频画面存在雪花、模糊现象，影响画面观看效果。

2. 控制指令失效：运行一段时间后，模拟红外球机的控制指令模块响应不灵敏，部分控制功能无法正常实现。

（三）问题原因分析

1. 视频画面问题原因

￮ 模拟监控设备本身存在技术瓶颈，对天线稳定性要求极高，天线即使出现轻微抖动，也会直接影响视频信号传输质量，导致画面异常。

￮ 施工过程中，施工方未充分考虑现场环境影响，未发现天线锅状面与机房墙体直接接触的问题。由于机房内常年有大型机械运行，机械振动会带动墙体共振，进而导致与之接触的天线同步抖动，最终引发视频画面雪花、模糊。

2. 控制指令问题原因

￮ 现场施工时，对485指令控制线的防水措施处理不到位，导致控制线接头长期暴露在潮湿环境中，出现老化、氧化现象，造成控制指令传输中断或延迟，使控制模块响应不灵敏。

（四）解决方案与实施效果

1. 视频画面问题解决

￮ 调整天线安装位置，减少天线锅状面与机房墙体的接触面积，避免墙体共振直接传递至天线。

￮ 优化天线固定方式，增强天线稳定性，进一步降低外界振动对天线的影响。

￮ 实施效果：经过调整后，天线抖动问题得到有效解决，监控室接收的视频画面雪花、模糊现象完全消失，画面恢复清晰、稳定。

2. 控制指令问题解决

￮ 更换老化的485指令控制线，选用防水性能更优的线缆，确保指令传输稳定性。

￮ 对新更换的控制线接头进行专业防水处理，采用防水胶带、防水套管等材料，隔绝潮湿环境对接口的影响。

￮ 实施效果：更换线缆并做好防水措施后，控制指令传输恢复正常，模拟红外球机的控制模块响应灵敏，所有控制功能均可正常实现。

（五）现场实施图片

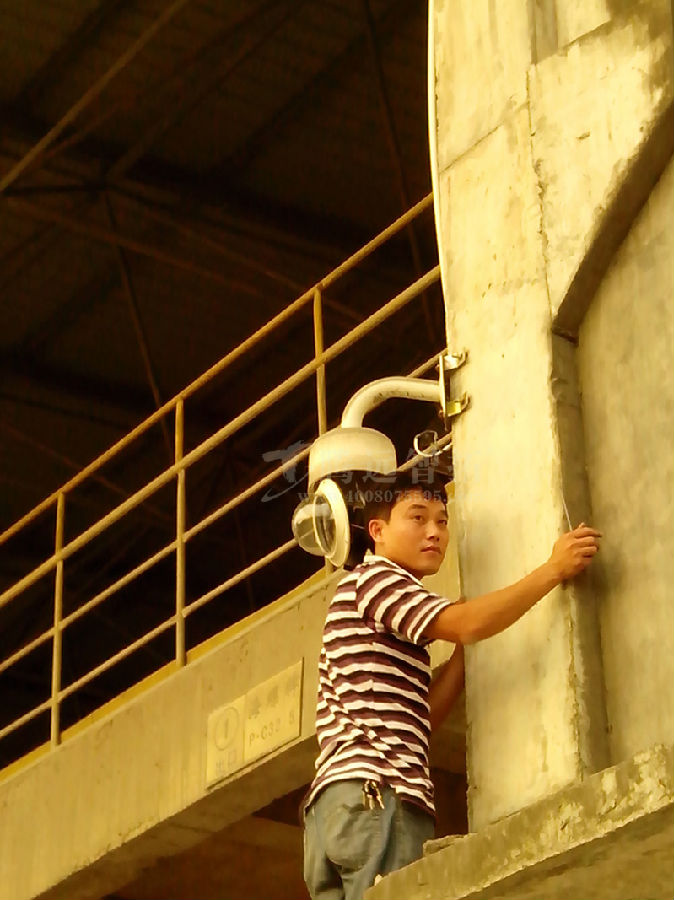

图2-1 摄像机现场安装图

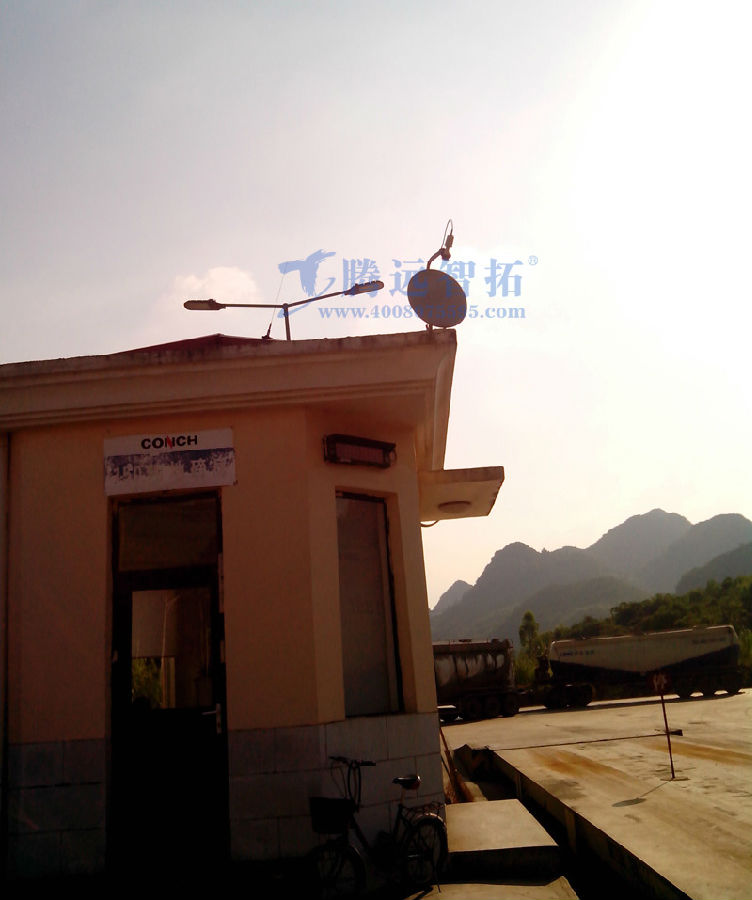

图2-2 接收端设备

图2-3 发射接收

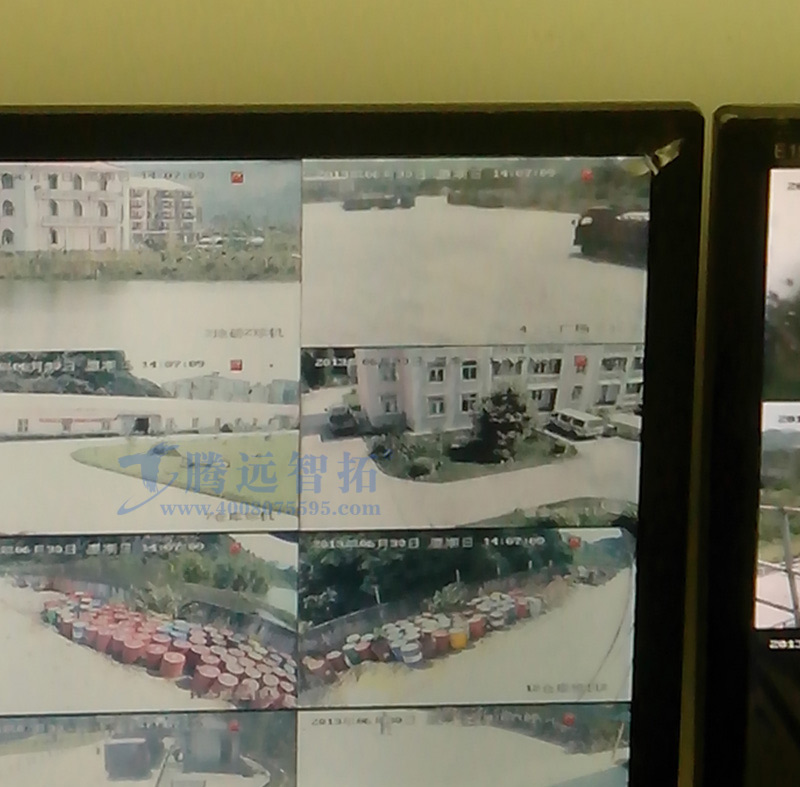

图2-4 监控室画面
