一、行业背景

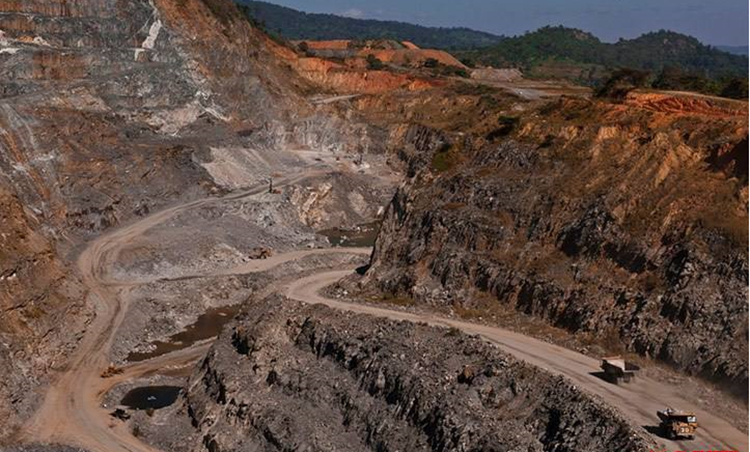

我国矿产资源丰富，但矿区开发过程中安全事故频发。为保障矿区生产环境安全顺畅，需搭建一套集音视频、数据于一体，兼顾监控、通信功能与网络接入的安防监控系统。矿区开采环境复杂，有线监控实施难度大、维护不便，因此无线传输系统成为保障矿区安全生产的最优选择。

二、项目介绍

山东青岛某矿业公司为实现矿井安全开采，需在井下部署完善的无线传输系统，核心需求是将轨道电机车实时运行图像传输至地面监控中心，为后续无人驾驶技术应用积累数据。通宝TB222受邀为该项目提供全套设备及施工安装服务。

三、现场环境

采矿巷道整体为空旷区域，但内部分布大量机器、临时支柱、高压线及通风排水管网，布线条件受限。结合现场情况，计划采用无线自组网设备构建网络环路，通过光纤将井下数据上传至地面，该方案可行性较高。

四、方案设计

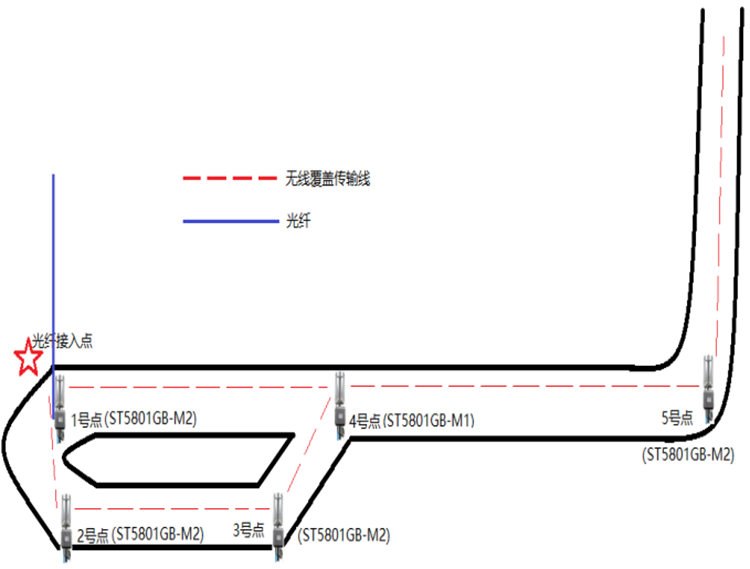

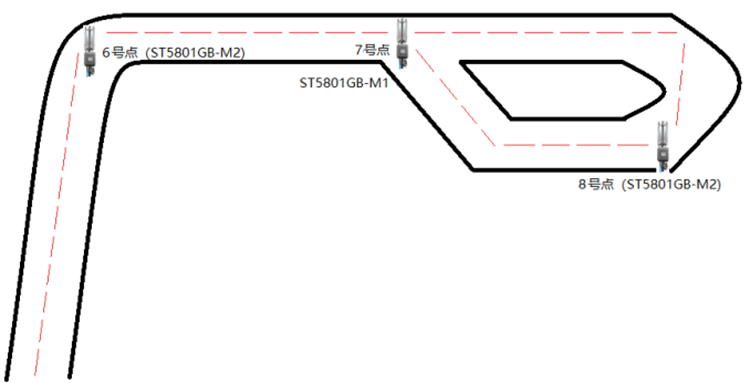

（一）传输拓扑

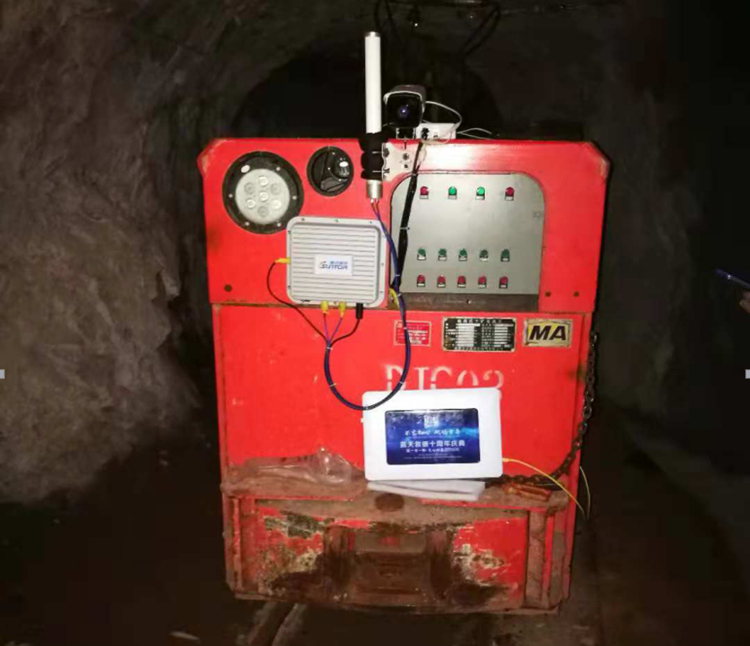

系统采用Mesh无线自组网架构，针对巷道双向弯道较多、中间有不等距离垂直巷道连接的特点，在弯道处架设基站设备实现网络互联与信号覆盖。每台基站设备至少配备两条定向天线，三岔路口处设备配备三条定向天线；3台移动车安装360度全向天线，移动过程中可与各基站实时通信，基站通过光纤将视频信号传输至地面主井监控中心。

（二）核心特性

1. 8台基站设备通电后自动发射信号，在天线接收范围内实现前后端互联，形成无线网络环网。

2. 支持跨网段通信，当设备数量较多导致同一网段无法满足需求时，不同网段但同频率的设备可正常通信（本项目为便于管理统一设置为同一网段）。

3. 8台设备中任意一台均可接入光纤，实现井下数据向地面的上传，保障传输链路冗余可靠。

五、设备清单

• ST5801GB-M1-G：5台

• ST5801GB-M2-G：6台

• 定向天线：18条

• 全向天线：3条

• 馈线：42条

• 一分三功分器：4块

• N转N内螺纹带针转接头：4个

六、Mesh无线自组网系统优势

1. 安装维护便捷：无需拉线，每个点位设备安装通电后即可实现通信，降低施工与维护成本。

2. 运行稳定可靠：设备达到工业级防尘防水标准，适应井下恶劣环境；群组内任意一台设备掉线，有效天线覆盖范围内的其他设备可接续通信，保障网络不中断。

3. 管理灵活高效：笔记本接入光纤后，输入对应设备IP地址即可登录，实时查看运行数据并调整参数。

4. 自组网能力强：无需中心网关，任意一台设备均可实现自组网络功能，部署灵活性高。

七、实施效果

通过通宝TB222Mesh无线自组网设备及专业技术人员的安装调试，井下轨道电机车实时运行图像已成功传输至地面监控中心，实现了预期的网络覆盖目标，为矿区安全生产提供了强有力的技术保障。

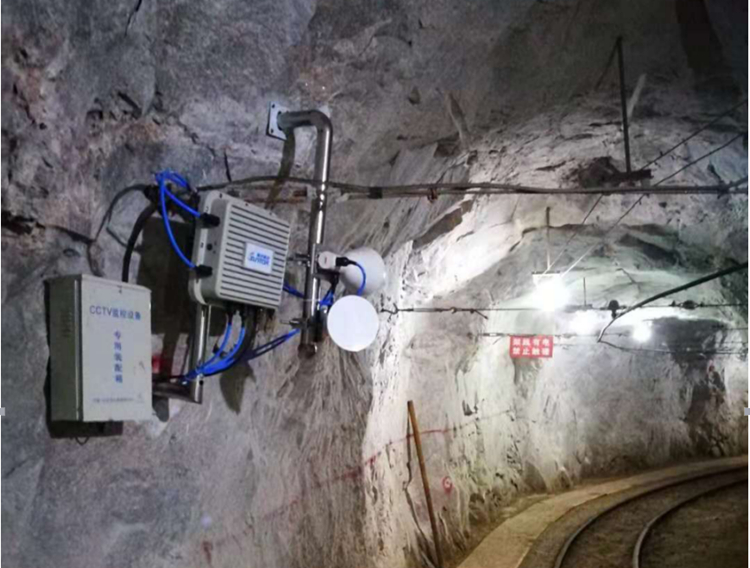

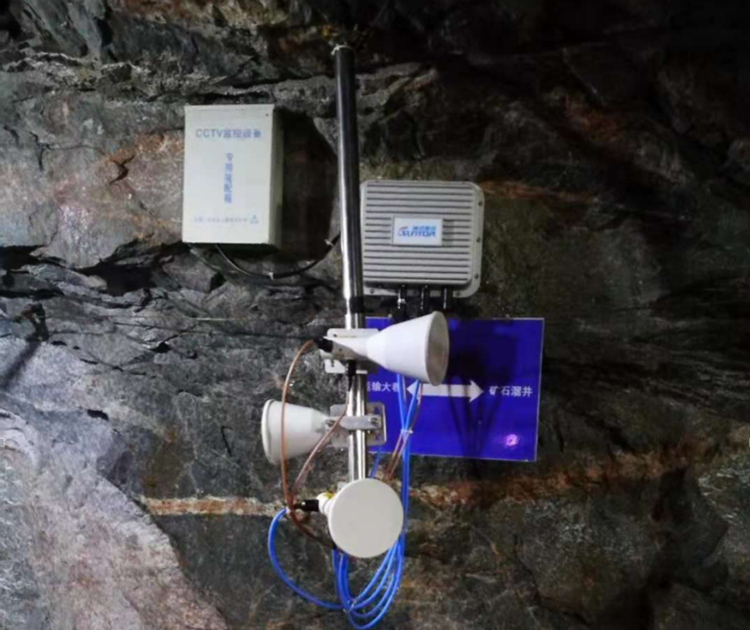

现场安装图片
